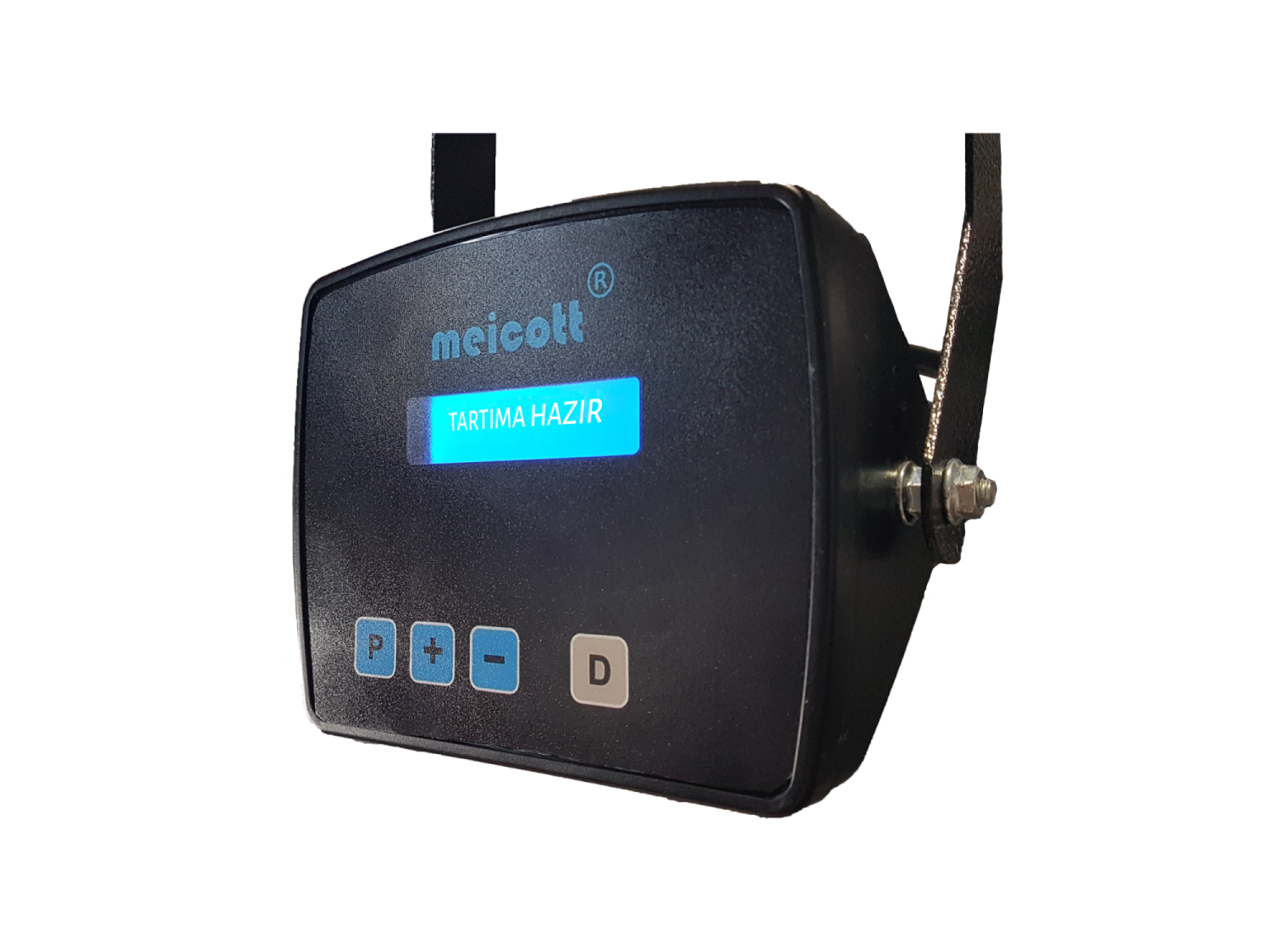

Meicott FT 200-2 Forklift Yük Tartım Cihazı 2 Ton Kapasiteli
Meicott FT 200-2 Forklift Yük Tartım Cihazı 2 Ton Kapasiteli 12V/48V
Meicott Yük Ölçüm Cihazı, forkliftlerde hidrolik basınç değişimi prensibine göre yük ağırlığını KG cinsinden ölçmek üzere dizayn edilmiştir.
Çataldaki yükün oluşturduğu hidrolik basınç, elektrik sinyaline dönüştürülür. Bu elektriksel sinyal değeri, ölçüm göstergesindeki analog – dijital çevirici yardımı ile sayısal değere dönüştürülür.
Bu sayısal değer LCD ekranda KG cinsinden ağırlığı ifade eder. Kolay dara alma ve kalibrasyon özellikleri sayesinde kullanımı çok kolaydır.
Ölçüm hassasiyeti maksimum % 2 olup, içindeki yazılım sayesinde basınç dalgalanmaları filtre edilmekte ve çok hassas ölçüm yapılabilmesine olanak sağlamaktadır. Cihaz ile birlikte verilen sensör, kaldırma silindirinin basınç hattına monte edilmelidir. Bu sayede basınç sinyali elektriksel sinyale dönüşmektedir.
Hidrolik basınçtan yük ölçümü sisteminin doğru ve hassas çalışabilmesi için aşağıdaki noktalara dikkat edilmelidir.
Yük ölçümü hep yerden aynı yükseklikte yapılmalıdır. Kullanıcının bu ölçüm yüksekliğini görebilmesi için bir işaretleme yapılmalıdır.
Ayrıntı videomuzda yer almaktadır, Ürün video linki için
Bu işaretleme yerden 20 cm yukarıda olacak şekilde yapılmalıdır.
Ölçüm sırasında çatal 90 derecelik açıda olmalıdır.
Ölçüm yaparken yük önce 30 -40 cm kaldırılmalı, sonra orta bir hızda aşağıya doğru indirilip, işaretlenen ölçüm yüksekliğinde durdurulmalıdır.
Teknik Bilgiler
Çalışma gerilimi : 12V/48V DC
Forklift Kaldırma Kapasitesi : 0 - 2 Ton
Hassasiyet : %2
Ekran Tipi : Mavi Lcd Ekran (2 satır, 16 sütün)
Tuş Takımı : Dokunmatik , su geçirmez tuş takımı.
Montaj Ayağı : Var
Sensör : 250 BAR 4-20 mA Çıkışlı
Bağlantılar : Çıkış soketi ve kablo seti var.
Boyutlar : En 15cm , Yükseklik 12 cm , Derinlik 7 cm
Kutu İçeriği
1 adet Meicott FT200 - 2 Yük Ölçüm Cihazı
1 adet Basınç Sensörü
1 adet Montaj Kablo Seti ( 0.50 metre Besleme Kablosu + 4 metre Sensör Kablosu )
1 adet montaj ayağı
1 adet Kullanım Klavuzu
Elektriksel Bağlantılar
Giriş Soketi:
Cihazın arka tarafında bulunan giriş soketi 4 pinden oluşur. (4 Pin Mayk Soket Şase Monte Erkek)
Pin sıralaması şu şekildedir:
1 – +12 volt besleme girişi.
2- 0 volt besleme girişi.
3- Sinyal girişi (4-20 ma akım girişi)
4- Basınç sensörü 24 volt besleme çıkışı.
Montaj Kablo Seti
Kablo renkleri şu şekildedir :
Besleme Kablosu (0.50 m)
Kırmızı : + 12 volt besleme
Siyah : 0 volt besleme
Sensör kablosu ( 4 metre)
Kırmızı : Basınç sensörü 12 volt beslemesi
Siyah (yada mavi) : Basınç sensörü 4-20 mA sinyal çıkışı
